Misuratore di massa termico ST80: L’innovativa unità a sensore ibrido che combina due tecnologie per offrire prestazioni applicative superiori.

Con il lancio del suo innovativo misuratore di massa termico della serie ST80 con la rivoluzionaria Adaptive Sensor Technology™ (AST™), la barra di misura della portata dell’aria e del gas dell’industria di processo è stata nuovamente riportata a un livello più alto in termini di elasticità, precisione, maggiore durata, affidabilità e soluzioni di Fluid Components International (FCI) che si adattano alle applicazioni.

L’innovativa tecnologia di portata a massa termica AST di FCI per i flussimetri ST80 è dotata di un’innovativa unità di sensori ibridi.

Questa tecnica di misura combina, per la prima volta, nello stesso strumento, entrambe le comprovate tecnologie di rilevamento della dispersione termica a potenza costante (CP) e a temperatura costante (CT) del settore. A completamento di questa nuova tecnica di azionamento della misurazione, sono disponibili quattro diversi design di sensori di portata per garantire ulteriormente le migliori prestazioni installate, compresa la nuova soluzione FCI per gas umidi.

Quando si opera in modalità AST, i nuovi flussimetri ST80 eseguono la misurazione in CT durante l’avvio e attraverso i campi di portata inferiori, per poi passare in modo continuo alla modalità CP a portate medie e superiori. Il risultato è il massimo delle prestazioni di entrambe le tecnologie, dove gli avanzati misuratori ST80 offrono una risposta estremamente rapida con campi di misura estesi, a basso consumo energetico per massimizzare l’affidabilità del sensore e ridurre i costi energetici dello strumento.

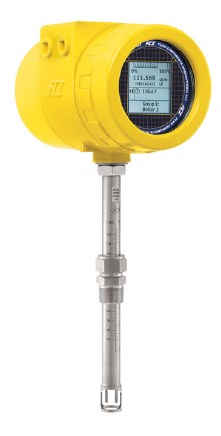

Il flussimetro di massa termico ST80



Senza parti mobili da inserire o sporcare e pulire, i flussimetri ST80 offrono un ampio risparmio sui costi del ciclo di vita rispetto alle tecnologie di manutenzione. Il risultato è una misurazione accurata e altamente ripetibile della portata massica al minor costo totale di installazione. Nei complessi schemi di controllo di processo odierni, i misuratori ST80 forniscono misure accurate della portata d’aria e gas essenziali per la regolarità del processo, la qualità, la sicurezza dell’impianto e la conformità ambientale.

Progettati per le prestazioni, i misuratori di portata ST80 sono precisi al ± 1% della lettura, ± 0,5% del fondo scala e hanno una ripetibilità del ± 0,5% della lettura. Il rapporto tra la portata massima e minima è preimpostato in fabbrica per soddisfare i requisiti dell’applicazione da un minimo di 2:1 fino a 100:1. Questa serie di misuratori opera su un’ampia gamma di portate; il campo di configurazione del tipo a inserimento è: da 0 da 0,07 NMPS a 305 NMPS; il campo del tipo in linea è: da 0,01 NCMH a 3140 NCMH.

Mentre una singola taratura è sufficiente per molti processi, i misuratori ST80 possono opzionalmente fornire due gruppi di taratura unici. A seconda delle esigenze applicative, questa funzione può consentire un notevole risparmio di tempo e di costi. Ad esempio, il misuratore può essere tarato per due diverse composizioni di gas miscelati o due gas completamente diversi. Ciò è particolarmente utile nei processi che sono stagionalmente influenzati dalle variazioni di temperatura ambientale, come il gas di digestione per il trattamento delle acque reflue e i sistemi di segnalazione o recupero dei gas di discarica.

Una funzione di autotest dello sfasamento di calibrazione è integrata di serie in tutti i misuratori ST80. I test, eseguiti in punti bassi, medi e superiori della gamma di portata, possono essere eseguiti su richiesta tramite i pulsanti del pannello frontale o programmati per funzionare automaticamente in base al giorno e all’ora per risparmiare all’utente tempo e spese di manutenzione. L’autotest viene eseguito in loco: non è mai necessario rimuovere o ritirare il misuratore ST80 dalle tubazioni di processo o sospendere il funzionamento dei processi. Non sono presenti pezzi di ricambio inutili sugli scaffali e né spese di spedizione e di laboratorio per un servizio di ritaratura non necessario.

La serie ST80 dispone di uscite multiple per interfacciarsi con sistemi di controllo e/o dispositivi di regolazione o configurazione. La configurazione standard del misuratore ST80 include: doppia uscita analogica 4-20 mA, uscite analogiche conformi alle norme NAMUR NE43, HART (versione 7) e Modbus 485. Come opzione, sono disponibili: Foundation Fieldbus e PROFIBUS PA. Tutte le comunicazioni bus digitali sono I/O a due vie completi.

La serie ST80 facile da usare è disponibile in tre versioni: (1) senza display, (2) con display, o (3) con display e pulsanti di programmazione attraverso il vetro. Il display è di tipo LCD, retroilluminato ed è il migliore della categoria. Fornisce agli utenti sia la lettura digitale che a barre della portata e della temperatura dei processi, la portata totalizzata, le condizioni di allarme, il feedback diagnostico e persino un campo di etichettatura definito dall’utente.



I versatili misuratori ST80 sono disponibili in un’ampia gamma di opzioni di connessione al processo, montaggio e installazione, inclusi raccordi a compressione, flange e premistoppa e con il trasmettitore/elettronica montati integralmente sull’elemento di portata o montati a distanza fino a 300 metri (1000 piedi) di distanza l’uno dall’altro. Sono adatti per un’ampia gamma di applicazioni in diametri di tubo da 25 mm a 2500 mm (da 1 pollice a 99 pollici): dall’aria compressa ai gas idrocarburi, ai gas di processo singoli o speciali, alle miscele di biogas e altro ancora. Lo strumento è disponibile per temperature del fluido fino a 454 °C (850 °F). Il contenitore del trasmettitore ST80 è classificato NEMA 4X/IP67, selezionabile per la filettatura della porta del condotto metrica o NPT ed è disponibile sia in alluminio che in acciaio inossidabile.

L’ST80 può essere ordinato sia per alimentazione in ingresso a 24 V CC che CA. L’unità a 24 V CC è un’alimentazione CC completamente isolata che opera in un ampio intervallo da 19,2 V CC a 28,8 V CC. L’unità alimentata a corrente alternata funzionerà da 85 V CA a 265 V CA per garantire un funzionamento universale in tutto il mondo. Come per tutti i misuratori termici FCI, il misuratore di massa termico ST80 richiede meno di 10 watt di potenza massimai, che è tipicamente la metà di quella degli altri misuratori termici, il che riduce al minimo i costi energetici dell’impianto e aumenta la vita utile del misuratore.

I misuratori della serie ST80 sono dotati di numerose approvazioni di sicurezza HazEx per installazioni in ambienti potenzialmente pericolosi. I prodotti FCI vengono sottoposti a rigorosi collaudi da parte delle agenzie e l’omologazione viene concessa per l’intero strumento, non solo per il suo involucro. Le autorizzazioni comprendono: FM, FMc, ATEX, IECEx e il misuratore è marcato CE. Le approvazioni CPA, NEPSI, EAC (TR CU) e CRN sono state presentate e sono in attesa di approvazione. Il misuratore ST80 è stato inoltre valutato indipendentemente per soddisfare e rispettare i requisiti di un dispositivo SIL 1.
